MuGrid-A 产品展示
Product Display
.png)

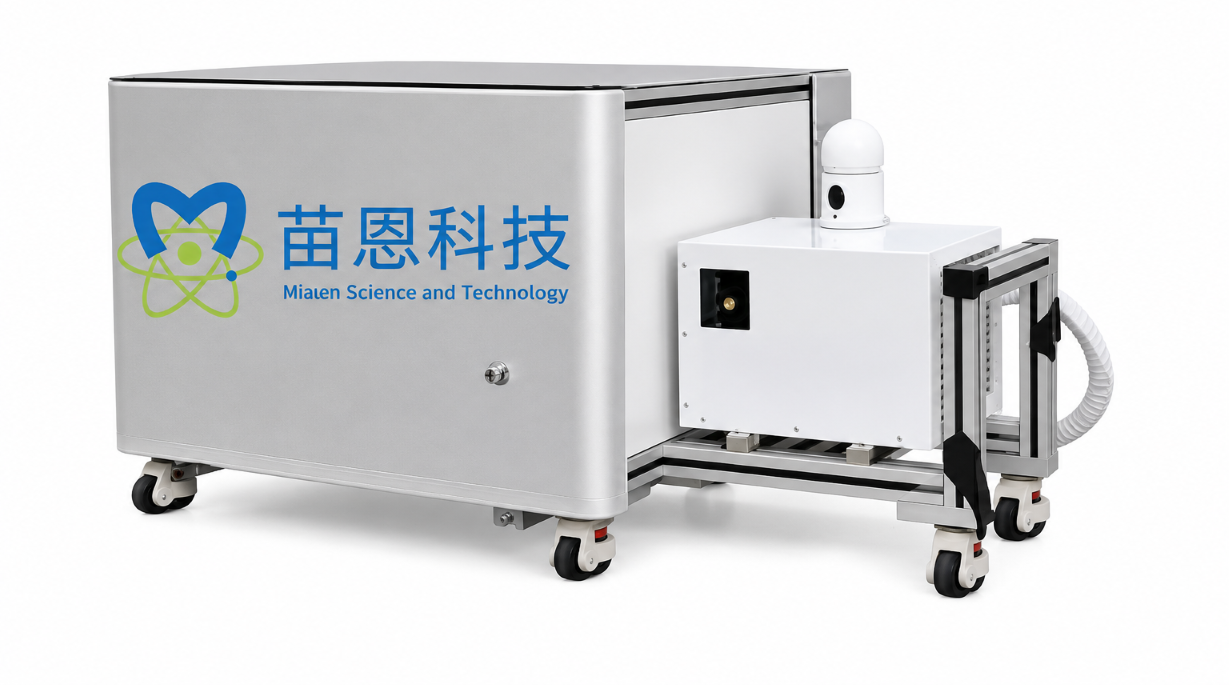

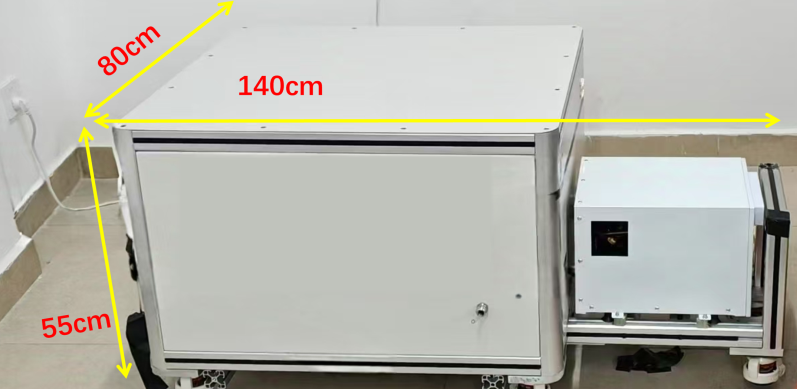

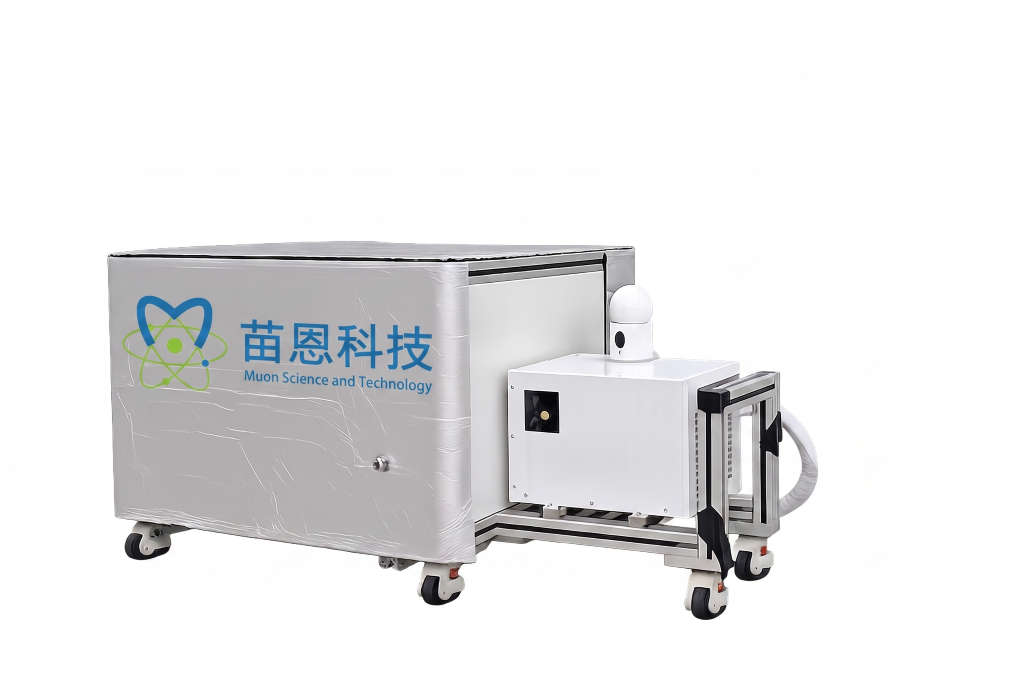

面向现场部署的缪子成像探测平台
MuGrid-A 集成闪烁体探测模块、导光阵列、光电读出、数据采集与远程监测能力， 可应用于大型结构体、地下空间、矿山、隧道等场景的非破坏式密度成像。
- 天然宇宙线缪子探测，无需人工辐射源
- 模块化探测结构，便于多角度、多场景部署
- 支持长期数据采集、远程监控与后端分析
- 适用于大型目标体的密度异常识别与结构评估
技术原理
Technical Principle
利用天然宇宙线缪子，实现大型目标体非破坏式密度成像
缪子是宇宙线与大气相互作用后产生的高能粒子，能够穿透岩体、建筑、隧道、矿山等大型结构。 当缪子穿过不同密度的物质时，其通量会发生不同程度的衰减。MuGrid-A 通过记录不同方向的缪子通量变化， 反演目标内部的密度差异与结构异常。
01
天然缪子入射
来自大气层的宇宙线缪子持续到达地表，无需额外人工辐射源。
02
穿透目标体
缪子穿过建筑、岩体或地下结构，不同密度区域会造成不同程度的通量衰减。
03
探测器记录信号
MuGrid-A 记录缪子击中位置、时间信息和信号强度，用于重建缪子入射方向。
04
密度图像重建
将目标方向通量与开阔天空参考通量对比，生成密度差异图像和结构解释结果。
Cosmic Muons
Target Object
MuGrid-A Detector
Flux Attenuation
Density Imaging
成像重建与数据分析
Reconstruction & Analysis

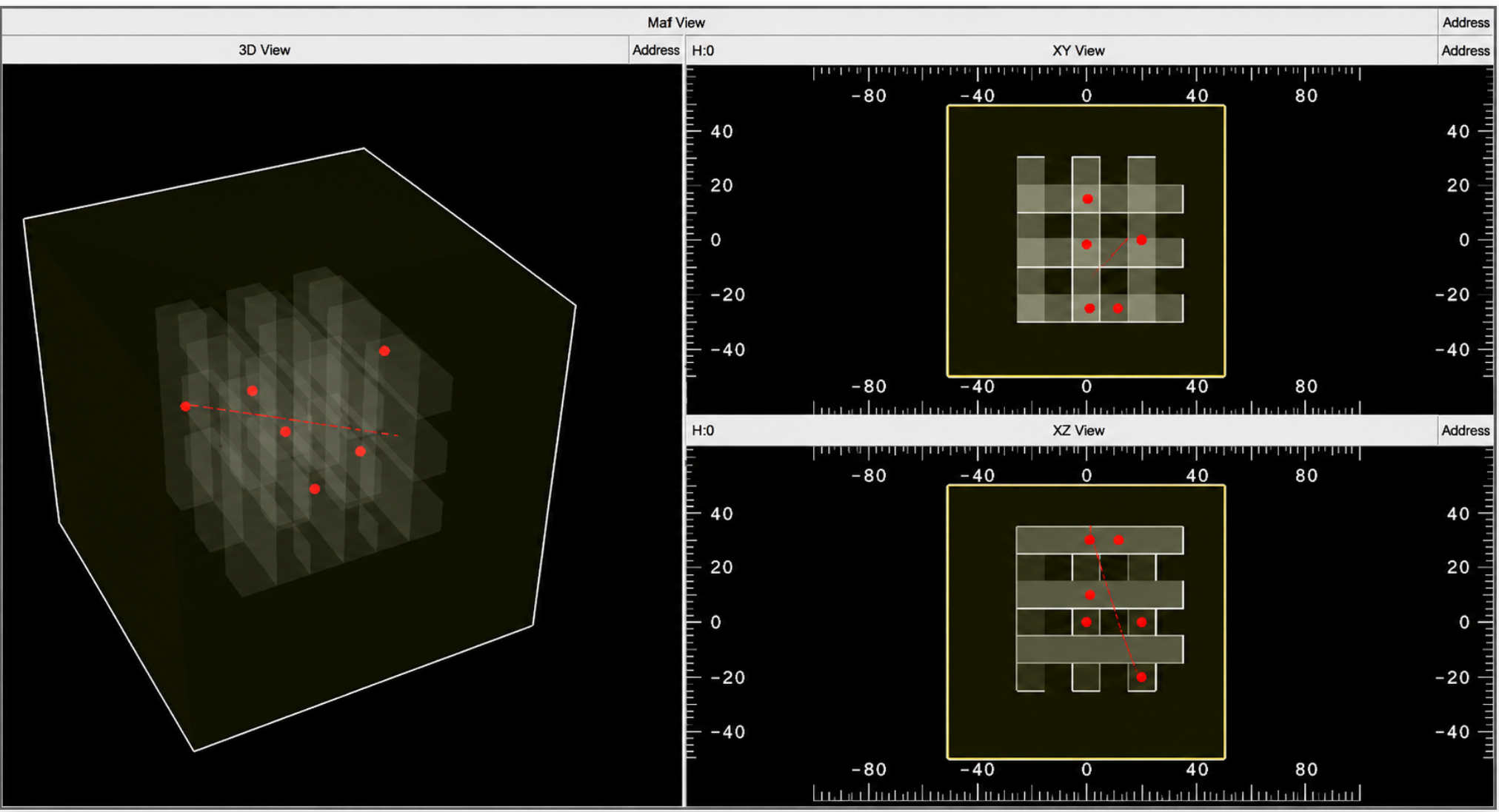

缪子径迹重建
通过多层探测器记录缪子击中位置，结合时间与能量信息重建入射方向。

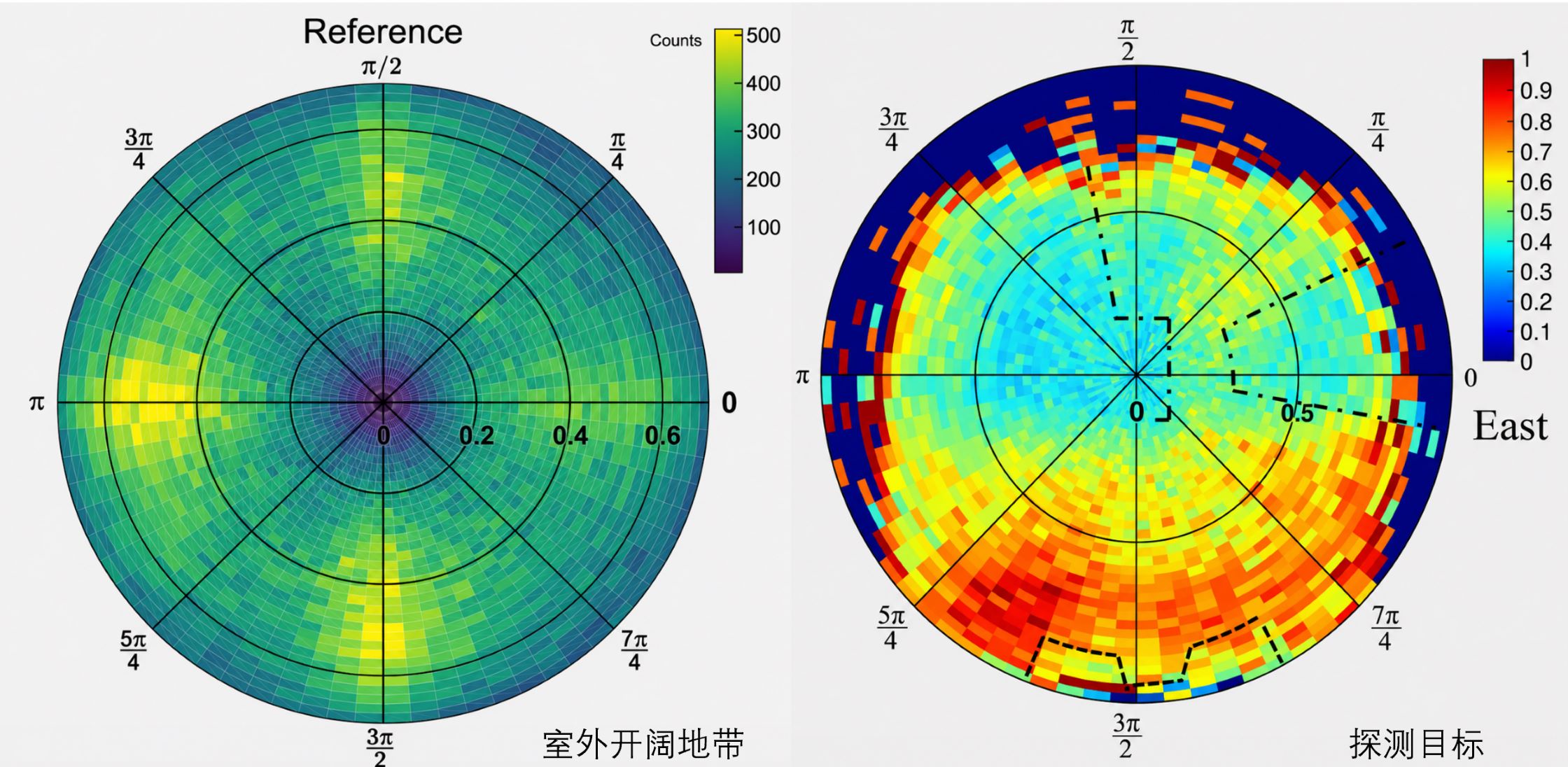

通量衰减成像
将目标方向的缪子通量与开阔天空参考通量对比，生成密度差异图像。
三维模型融合
可结合点云、DEM、建筑模型与蒙特卡洛仿真结果，辅助现场成像解释。
系统优势
Advantages
- 非破坏式探测，适合大型结构体与地下空间。
- 整体塑料闪烁体与导光阵列设计，兼顾成本与定位能力。
- 支持远程监测、数据采集与长期运行。
- 可根据工程目标进行模块化部署和阵列扩展。
4.6 mm
实验样机平均空间分辨率
≈90%
单层探测效率测试水平
96 h
建筑物场景成像验证
应用场景
Applications
隧道与地下工程
矿山与采空区
大型建筑结构
地质与灾害监测
